本篇文章主要介绍如何使用STM32CubeMX初始化STM32L431RCT6的USART,并使用查询模式发送数据,使用查询模式接收数据。

1. 准备工作

硬件准备

  • 开发板
    首先需要准备一个小熊派IoT开发板,并通过USB线与电脑连接。

mark

2.生成MDK工程

选择芯片型号

打开STM32CubeMX,打开MCU选择器:

mark

搜索并选中芯片STM32L431RCT6:

mark

配置时钟源

  • 如果选择使用外部高速时钟(HSE),则需要在System Core中配置RCC;

  • 如果使用默认内部时钟(HSI),这一步可以略过;

这里我都使用外部时钟:

mark

配置串口

小熊派开发板板载ST-Link并且虚拟了一个串口,原理图如下:

mark

这里我将开关拨到AT-MCU模式,使PC的串口与USART1之间连接。

接下来开始配置USART1

mark

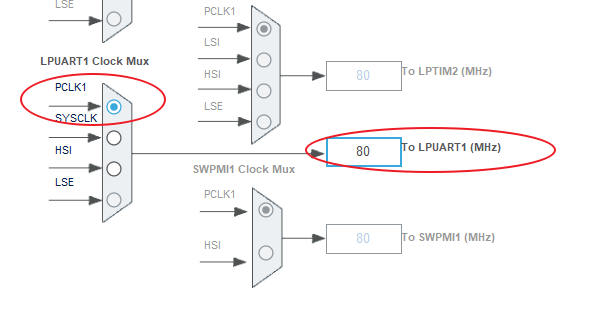

配置时钟树

STM32L4的最高主频到80M,所以配置PLL,最后使HCLK = 80Mhz即可:

mark

mark

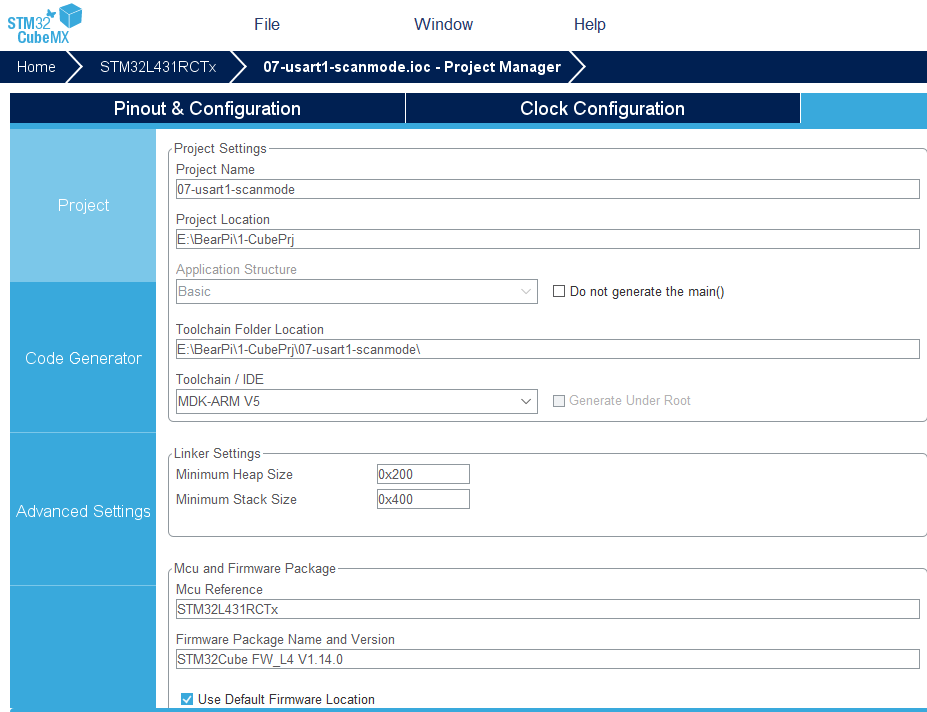

生成工程设置

mark

代码生成设置

最后设置生成独立的初始化文件:

mark

生成代码

点击GENERATE CODE即可生成MDK-V5工程:

mark

3. 在MDK中编写、编译、下载用户代码

编写查询模式发送和接收代码

编写 main 函数如下:

int main(void)
{
  /* USER CODE BEGIN 1 */
    char str[12] = "Hello World\n";
    char recv_buf;
  /* USER CODE END 1 */

  HAL_Init();

  SystemClock_Config();

  MX_GPIO_Init();
  MX_USART1_UART_Init();

  /* USER CODE BEGIN 2 */
    HAL_UART_Transmit(&huart1, (uint8_t*)str, 12, 0xFFFF);
  /* USER CODE END 2 */

  while (1)
  {
    /* USER CODE END WHILE */
    /* USER CODE BEGIN 3 */
    //接收12个字节的数据,不超时
    if(HAL_OK == HAL_UART_Receive(&huart1, &recv_buf, 1, 0xFFFF))
    {
      //将接收到的数据发送
      HAL_UART_Transmit(&huart1, &recv_buf, 1, 0xFFFF);
    }
  }
  /* USER CODE END 3 */
}

编译代码

编译整个工程:

mark

设置下载器

mark

mark

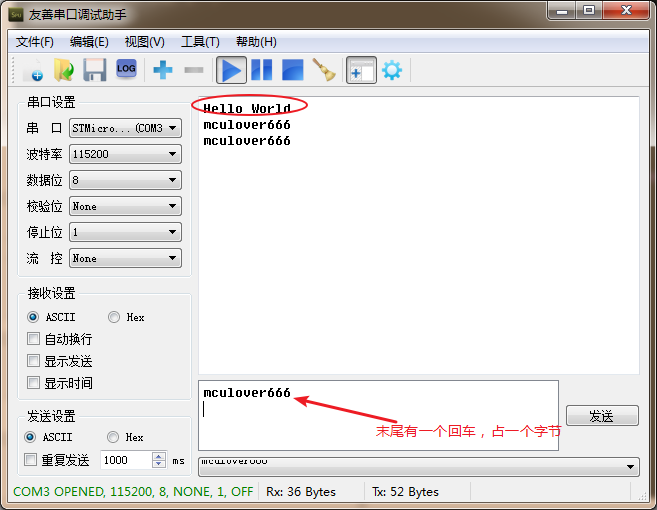

实验现象

下载运行后,实验现象如下:

mark

至此,我们已经学会了如何配置USART使用查询模式发送和接收数据,下一节将讲述如何配置USART使用中断模式接收数据。
