一、项目描述

亿琪软件是物联网行业技术领先的企业，专注于物联网领域前沿技术的创新，致力于为用户提供全方位、智能化和安全的物联网解决方案。亿琪软件的业务涵盖了智慧城市、智慧农业、智能工厂和智慧园区等多个领域，公司软硬件产品和解决方案获得华为技术认证，是华为公司在物联网领域的全球合作伙伴。公司还得到中国移动OCP认证，是中国移动的物联网合作伙伴。

本项目是基于华为 Boudica 150 芯片的 NB-IoT 模组和华为 OceanConnect IoT 平台为基础的智能锁应用，设备端主要是用了 OpenCPU 技术完成的“南向设备”的开发，实现了数据的采集和上传；利用 OceanConnect 的开放性API完成了“北向应用”，实现了对设备的管理、数据查看。

本次hackathon，我们使用YiLOCK作为比赛项目。YiLOCK是一款公寓锁，实现了快速安装，插卡即用的物联网智能锁，通讯板采用OpenCPU技术方案实现。

二、技术方案

我们采用了华为IoT技术套件实现了整个方案，包含端侧LiteOS，设备端NB-IoT模组，云端OceanConnect平台，完成整个方案的建设。

南向设备：采用OpenCPU作为端侧设备（内置LiteOS），实现数据采集，传输，命令处理等等；

IoT平台：采用OceanConnect平台作为云端服务，实现了端云无缝对接，完成数据包解码；

北向应用：通过OceanConnect平台的开放API能力，我们开发了YiServer北向应用；

展现层：采用Vue.js技术实现了前端应用，支持web，手机，和平板。

三、技术实现

3.1、南向设备

3.1.1、硬件设计

第一，我们针对智能锁体本身的对外接口（USART），我们构建了通讯控制板的逻辑框图，确定了各个模块的工作特性，作为硬件设计的基础；

第二，我们针对要实现的南向设备的功能，设计了原理图，基于移远BC28模组实现了OpenCPU电路图，确保每个元器件的正确性可靠性；

第三，我们针对锁体的空间、厚度大小、螺丝孔位置等等，设计了PCB电路板，并采用了最好的元器件实现了整个端侧设备，板子大小为：64mm*42mm。

3.1.2、软件开发

软件上，以HUAWEI LiteOS为基础，我们直接在移远公司BC系列模组提供的API基础上，实现了整个北向设备的应用程序。我们使用了如下特性：

1、任务：新建了主任务和外围任务，负责模组在激活后处理不同的应用功能；

2、队列：通过各种队列机制实现了激活不同任务处理；

3、中断：使用了串口中断，数据收发自动实现；

4、串口：使用了物理串口1和虚拟串口，实现了对外通信，包括上行数据和锁具通讯；

5、AT命令：本方案主要还是采用了AT指令方式，通过虚拟串口发出，以实现端云互通；

6、端云互通：段云互通我们采用了编解码方式。

3.2、IoT平台

3.2.1、Profile

通过OceanConnect平台的技术，我们先需要制作平台端profile文件，将要实现的功能和参数预先设定好，比如，设备类型、电池、连接性、数据等等各种字段。当然，平台端提供了非常好用的GUI界面，非常方便使用。

这些参数主要根据应用类型来确定，当然，也可以根据平台提供的范例来作为参考，快速实现自己的应用。

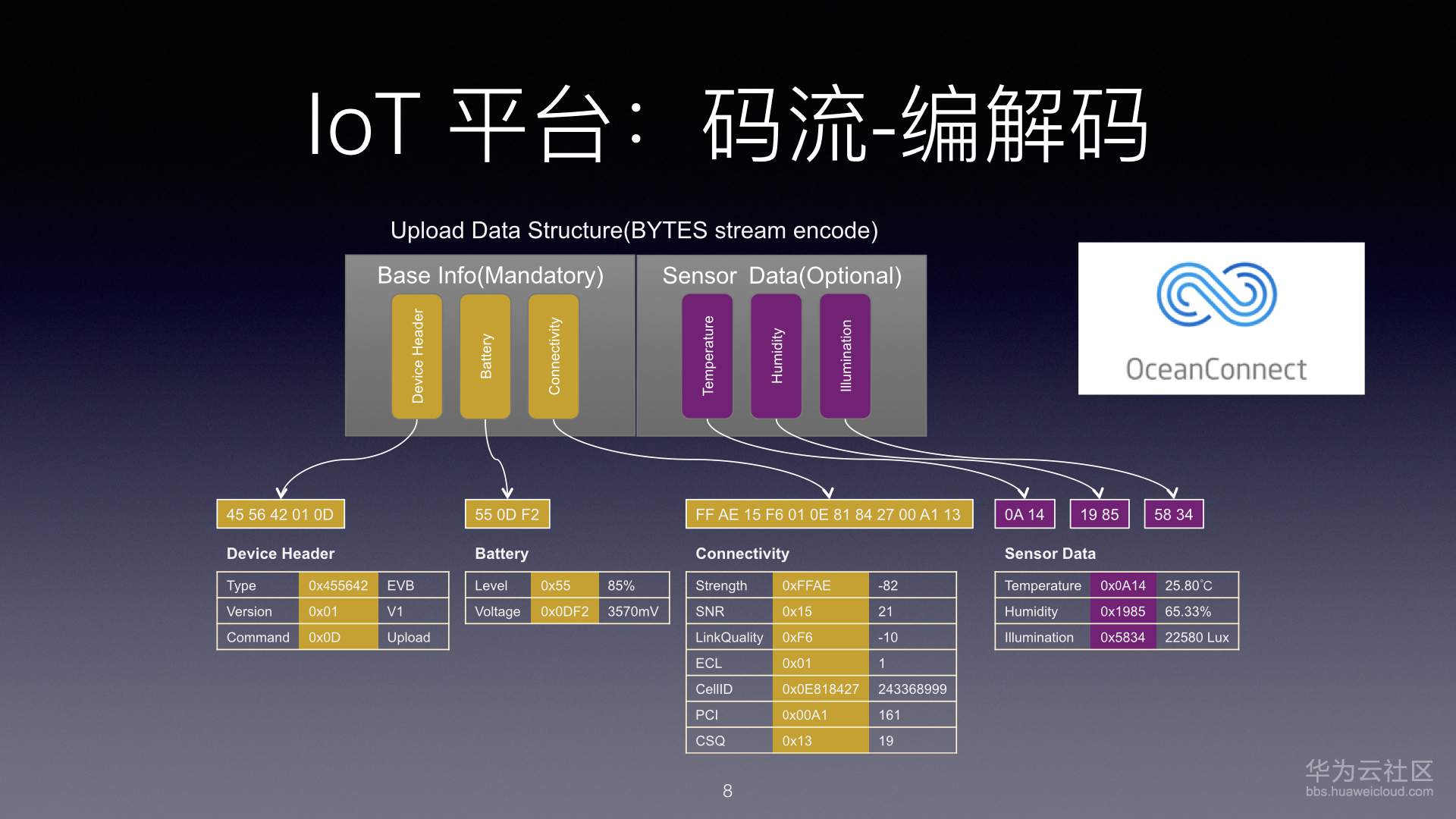

3.2.2、编解码插件

OceanConnect 平台的编解码插件对于业务实现非常有帮助，我们将编解码插件和Profile对应好，实现业务展现，最终以json格式呈现到API中，对于北向应用对接非常有帮助。

图形化编解码插件，省去了繁琐的代码开发，我们俗称**化开发，这个体验非常好，profile和编解码的对应关系一目了然，一键部署。

平台还实现了在线调测，方便开发者快速实现应用在线调试，所见即所得，非常利于故障排查，在云端就实现了应用的调测。

3.3、北向应用

本次比赛，我们采用了公司自主知识产权的YiServer应用程序，并且已经得到华为技术认证，实现了快速连接平台的能力。我们实现了以下功能:

1、用户管理：针对SaaS应用的内部用户管理；

2、设备管理：实现了物联网设备管理；

3、系统配置：配置系统和连接平台的能力；

4、安全认证：用户安全认证，登录，会话管理；

5、日志报警：日志记录和系统报警；

6、数据分析：简单的数据分析和统计功能；

7、数据管理：数据的备份/恢复管理；

8、开放API：开放API，为第三方应用对接提供的能力；

9、行业应用：具体行业应用能力。

3.4、前端展现层

管理员：采用WEB UI的方式管理，随时随地登录应用服务器管理，支持HTTPS安全认证。

使用者：支持H5用户端，Android和iOS客户端，方便随时随地查看数据和设备控制。

四、商业应用

1、公寓酒店

统一管理所有的房间门，无需钥匙，无需现场管理。房东或管理机构不再需要催缴房租和水电费，实现了高效管理。

2、发电厂

针对发电厂类的行业，每个发电厂都有成百上千把门锁，处于主动式人身安全的想法，我们指定时间、人员、门号进行管理。

3、机房机柜

几百万几千万的基站，运营商机房和机柜，保证物料安全性，避免人为事故，不再为“被”拔网线而断网。
