WOW！这是最大的三极管！

  今天在 Youtube 上看到短片 WOW! This is the LARGEST transistor ，介绍了不同型号和尺寸的苏联生产的三极管，其中包括一个令人印象深刻的硕大的三极管。

  有些人喜欢集邮，有人喜欢搜集硬币。但有人却喜欢搜集苏联时期生产三极管主要型号。主要是搜集外形不同的各种三极管，而不是按照三极管的型号系列来搜集。这些三极管的主人痴迷于它们独特外观、形状、尺寸。现在的三极管外观都标准化了，再也无法重现当年那百花齐放的形态，似乎过去设计者的脑洞实在是太大了，在三极管外观设计方面创造力自由飞翔、无拘无束。

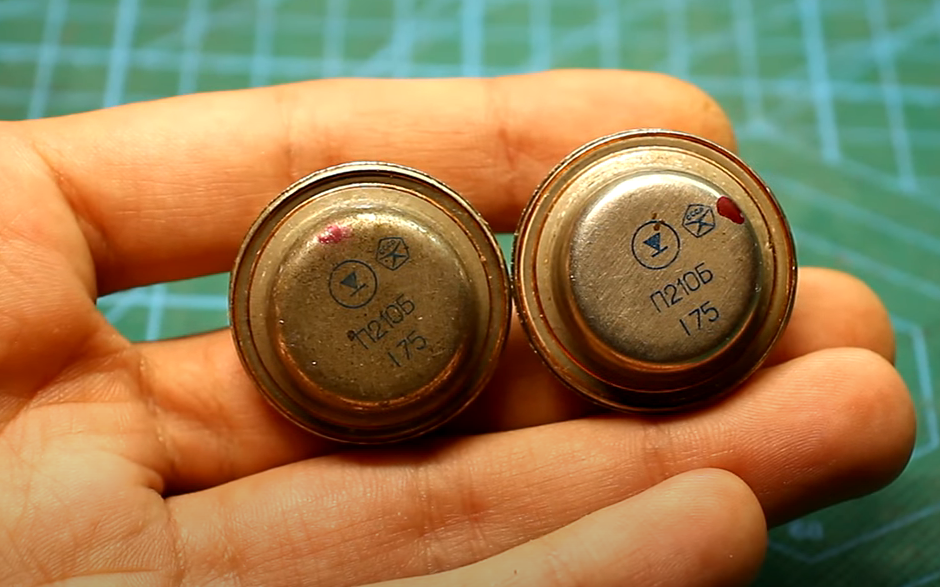

  我想你们一些人对于这款流行的 P210 三极管比较熟悉，当然他也是当时最好的一款三极管。它是PNP双极性锗三极管。集电极电流可以达到 12A，最大集电极功耗为 60W。这种大功率三极管被广泛应用在很多电子设备中。

  上个世纪 50、60 年代，人们的创造力并不止于此。他们希望更强大的三极管，于是，这款硕大的三极管就诞生了。也许外观上它并不显山露水，直到你把 P210 放在它的旁边，或者直接将其握在手心里，你的心灵就会受到些许的震撼。这种外形宏伟，体型硕大的前苏联生产的半导体三极管 P208A，不仅仅巨大，而且非常稀少。因为它的生产时间仅仅只有三年。

  几年前这种三极管价格在 25 到 40 美元，如今价格已经飞升，已经达到了 350 美元的价格，价格与三极管外观状态，文字标志是完好，三极管是否能够工作等有关系，这也许是前苏联三极管中最具有收藏价值的三极管了。视频博主最终没有说出他购买到的这款三极管的价格，害怕惊掉观众的下巴。

  P207， P320等三极管都具有相似的封装，但 P208A则是最大的，它的主要参数：

三极管机械参数：

重量：200克
外壳直径：61.6mm
壳帽直径：45.6mm
高度：40mm

  它配有专门固定金属环。

三极管电气参数：

C-E击穿电压：60V
集电极电流：25A
集电极功耗：100W
电流增益：大于15
工作温度：-60~85℃

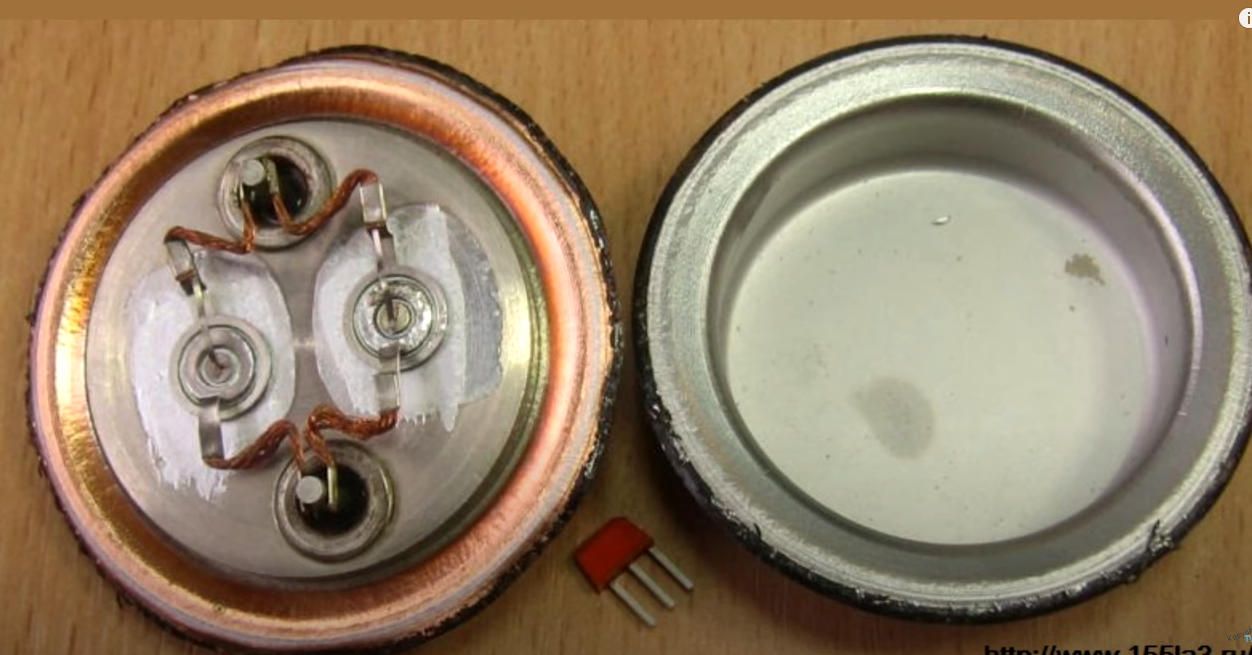

  在巨大的 P208A 外壳内包含有两个 P207的管芯。 由于当时的工艺并不完善，对于锗晶体三极管来说，里面的两个三极管并不能够完全进行并联。在工作时，如果两个三极管的电流不均衡，就会造成三极管局部被烧坏。如果没有均流措施，将三极管直接并联使用是相当不明智的。这也是为什么这款三极管在制造初期就已经存在巨大隐患了。

  后来苏联所生产的三极管的工艺日益完善，如果你需要更大功率的三极管，只要将相应三极管晶体做大，若不是将它们进行并联。P208 三极管设计思想是错误的，但也使得它现在显得独一无二，无论是个头还是外形。当你第一次把握它的时候，你有一种无法言表的感觉。

  如今的大功率三极管，内部晶体集成有成百上千个三极管。P208 独特的外观和气质，透露出那个时代人们的能量与自豪。

■ 相关文献链接:

• WOW! This is the LARGEST transistor

● 相关图表链接:

• 图1 P210锗 PNP双极性三极管
• 图2 P208三极管，三极管中的巨无霸
• 图3 P208A 内部包含有两个P207管芯
• 图4 握在手中的P208A三极管
