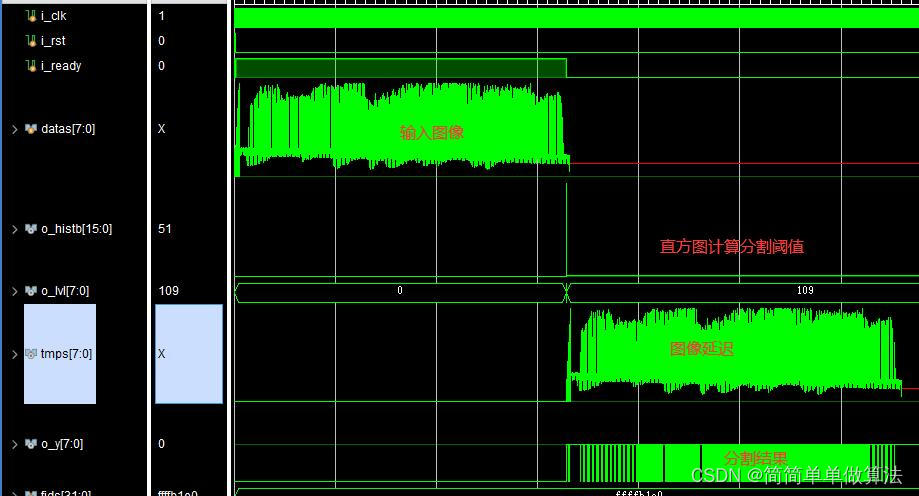

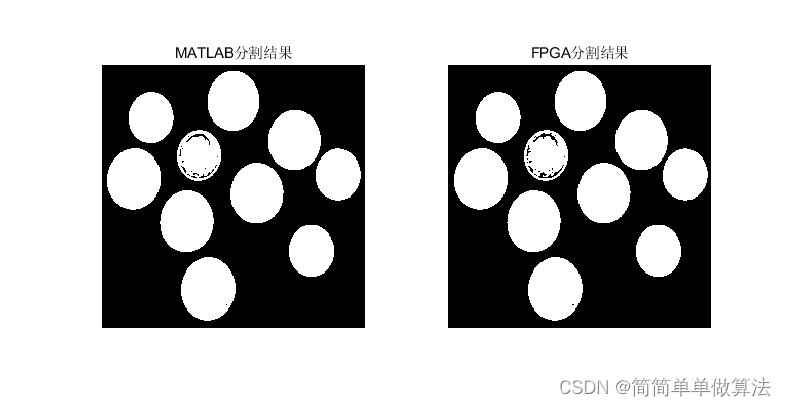

1.算法运行效果图预览





2.算法运行软件版本

VIVADO2019.2



matlab2022a



3.算法理论概述

       图像阈值计算和分割是图像处理领域的一项重要任务,它通过设定一个阈值将图像从灰度空间转化为二值空间,从而实现对图像区域的有效划分。基于直方图的阈值选取方法主要依赖于图像的灰度直方图分布特性。



在开始之前,我们需要了解直方图和阈值分割的基本概念:



直方图:图像的直方图是表示图像中每个灰度级出现频率的图表。对于灰度图像,直方图显示了从黑到白(通常是0255)的灰度值分布。



阈值分割:阈值分割是指通过一个阈值将图像的像素分为两组(通常是前景和背景),使得两组之间的差异最大化。









4.部分核心程序

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//

// Design Name:
// Module Name: test_image
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
//MATLAB/verilog/python/opencv/tensorflow/caffe/C/C++等算法仿真


module test_image;

reg i_clk;
reg i_rst;
reg i_ready;
reg [7:0] Tmp[0:100000];
reg [7:0] datas;
wire[15:0]o_histb;

wire[7:0]o_lvl;
wire[7:0]o_y;

integer fids,jj=0,dat;

//D:\FPGA_Proj\FPGAtest\code2

initial
begin
	fids = $fopen("D:\\FPGA_Proj\\FPGAtest\\code2\\data.bmp","rb");
	dat  = $fread(Tmp,fids);
	$fclose(fids);
end

initial
begin
i_clk=1;
i_rst=1;
i_ready=0;
#1000;
i_ready=1;
i_rst=0;
#655350;
i_ready=0;
end

always #5  i_clk=~i_clk;

always@(posedge i_clk)
begin
	datas<=Tmp[jj];
	jj<=jj+1;
end


im_hist im_hist_u(
.i_clk    (i_clk),
.i_rst    (i_rst),
.i_ready  (i_ready),
.i_xin    (datas),
.o_histb   (o_histb),
.o_lvl     (o_lvl),
.o_y       (o_y)
);


//将数据导出,由MATLAB显示图像分割效果
integer fout1;
initial begin
 fout1 = $fopen("result.txt","w");
end

always @ (posedge i_clk)
 begin
    if(jj>=66613+1 & jj<=66613+65536)
	$fwrite(fout1,"%d\n",o_y);
	else
	$fwrite(fout1,"%d\n",0);
end





endmodule
