[热门活动] 【华为IoT达人计划第二期】项目作品提交-基于NB-IOT传输的城市消防远程监控系统

华为IoT达人计划 第二期

基于NB-IOT传输的城市消防远程监控系统

一、背景和介绍、公司/团队介绍


上海复旦网络信息工程有限公司,是一家专注城市智慧消防17年的物联网信息技术企业,属于复旦校企。在上海主要和上海市消防局合作,开发的上海城市火灾远程监控系统(FAS)至今已安全平稳运行17年、15万小时;系统联网单位总数7200多家,物联网感知点1200余万个;系统累计捕捉真实火警1600余起;是上海市“十大物联网应用示范项目。
自主研发生产了多款备具有3CF认证的消防传输设备,集成了国内外火灾报警控制器主机近300种通讯规约;具有远程数据分析、解析规约,远程在线调试、故障分析、升级程序等。应用NB-IOTLora等技术,对消防水、电、风、气四大主要板块的监控功能,覆盖结合,防患于未然的电气火灾监控系统,保障生命通道的防排烟系统和防火门系统,特殊应用场景下的气体灭火系统。并以自主研发的复旦智慧消防可视化云平台,监控消防全数据。

2、项目介绍
本次项目时以BN-IOT未为通信手段,采集建筑物的火灾报警控制器的信号,如故障、火警、动作等,实时传送至云平台,由云平台的管理人员进行监管,同时相关信息会发送至相关人员的手机APP,或微信进行通知。平台管理人员也可发送查岗命令,由设备指示消防人员按键确认,对人员进行监督,以确认消防监控室人员在岗。
设计上摆脱原有的大型壁挂机的设计,以轻巧,小型的设备,可安装在控制器内部;并应用语音提示功能,提示清晰,语音输出为语音AI芯片,不是内置固定的语音段落,后期只需远程更新程序,就可语音播放更多内容。
此次开发的样品,在2019年1月开始产品化流程,为公司补充超小型化设备产品线,配合公司其他设备,对建筑物的消防信息与数据进行完整监控,提高消防安全,保卫生命财产。


二、项目准备
1、方案说明

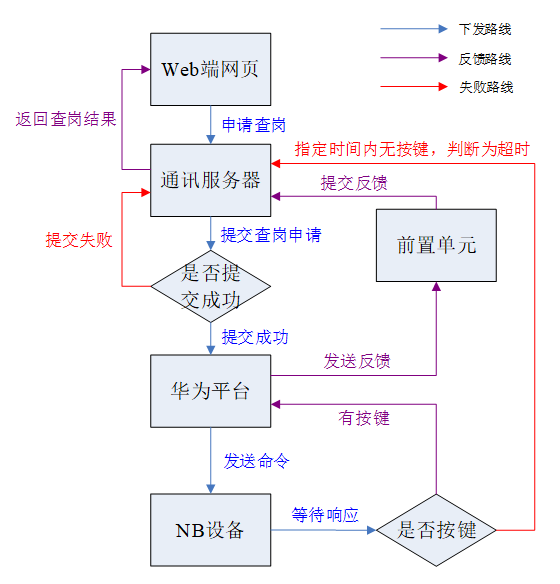

查岗流程




报警流程:


环境准备
使用到的硬件:

表格 0-1硬件列表

硬件名称

数量

说明

松江JB-3208G 火灾报警控制器(及传感器模拟板)

1

采集烟感温感手报等传感器的集中设备

TTL转RS232模块

1

公司内部模块

庆科语音模块

1

通过单片机控制发出语音声音

物联网俱乐部开发板

1

Huawei litoOS

ST-link

1

debug开发硬件工具





使用到的软件:

表格 0-2软件列表

软件名称
说明

Keil  5.24

程序编辑工具






三、开发流程
1.   嵌入式端开发:
1)、根据开发原理图分配IO
2)、调试底层外设驱动,包括语音、火灾报警主机通讯协议对接。
3)、产品功能应用开发
4)、系统功能验证测试
2.   OceanConnect开发
1)、华为开发者账号申请

2)、云平台远程实验室申请

3)、Profile开发:包括上行数据和下发数据命令
4)、插件开发
5)、设备注册
6)、云数据模拟测试
3.   网页平台开发
4.   APP开发

四、产品调试
1、硬件调试
1、将开发板连接PC


2、开发板连接报警主机
通过串口转换板(公司原有设备配件)将报警主机和开发板UART3连接,用开发板5V为串口转换板供电。



报警主机通信端为RS232标准串口


3、开发板连接语音模块
将开发板UART1和语音模块(庆科语音模块)串口连接,都为TTL电平,直接连接即可。





2、软件调试
1、软件开发环境搭建


2、在线调试数据




3、云端查看上传数据
备注:为防止公司内部通信格式外泄,数据做极简化,只发送报警数据段其他省略,产品化是需玩真还原



4、云端下发命令




5、前置机端




6、WEB端



7、APP端




五、项目功能展示
见视频延演示
链接:https://pan.baidu.com/s/1jUnA-gRbAPyMSfR2v9AAYg
提取码:lrwk




评论
顶你: 5.0
海鹏 2018-11-30 15:08 评论

顶你: 5
您这个北向应用是部署在云端的吗

... 查看全部
举报
分享

分享文章到朋友圈

分享文章到微博

采纳成功

您已采纳当前回复为最佳回复

海鹏

发帖: 3粉丝: 4

级别 : 版主

发消息 + 关注

发表于2018年11月30日 15:07:18
直达本楼层的链接
沙发
显示全部楼层

佩服,佩服

点赞 评论 引用 举报

采纳成功

您已采纳当前回复为最佳回复

闲闲

发帖: 1粉丝: 0

发消息 + 关注

发表于2018年11月30日 15:37:59
直达本楼层的链接
板凳
显示全部楼层

应用部署在云端

点赞1 评论 引用 举报

采纳成功

您已采纳当前回复为最佳回复

海鹏

发帖: 3粉丝: 4

级别 : 版主

发消息 + 关注

发表于2018年11月30日 16:17:57
直达本楼层的链接
地板
显示全部楼层

闲闲 发表于 2018-11-30 15:37 应用部署在云端

您这个北向应用是公司产品还是平时展示的Demo啊

点赞 评论 引用 举报

采纳成功

您已采纳当前回复为最佳回复

六斤

发帖: 32粉丝: 28

级别 : 版主

发消息 + 关注

发表于2018年11月30日 17:16:36
直达本楼层的链接
5#
显示全部楼层

不仅效率高,完成度看起来也很好,必须先点个赞了

点赞 评论 引用 举报

采纳成功

您已采纳当前回复为最佳回复

六斤

发帖: 32粉丝: 28

级别 : 版主

发消息 + 关注

发表于2018年11月30日 17:17:40
直达本楼层的链接
6#
显示全部楼层

开发流程如果能在详细些就好了

点赞 评论 引用 举报

采纳成功

您已采纳当前回复为最佳回复

物联网俱乐部-老王

发帖: 53粉丝: 236

级别 : 版主

发消息 + 关注

发表于2018年11月30日 17:18:41
直达本楼层的链接
7#
显示全部楼层

开发板又大显神威

点赞 评论 引用 举报

采纳成功

您已采纳当前回复为最佳回复

闲闲

发帖: 1粉丝: 0

发消息 + 关注

发表于2018年11月30日 23:17:19
直达本楼层的链接
8#
显示全部楼层

海鹏 发表于 2018-11-30 16:17 您这个北向应用是公司产品还是平时展示的Demo啊

北向为公司产品,加入了NB的通信模式功能组件,原来的为tcp链接,

点赞 评论 引用 举报

采纳成功

您已采纳当前回复为最佳回复

闲闲

发帖: 1粉丝: 0

发消息 + 关注

发表于2018年11月30日 23:20:05
直达本楼层的链接
9#
显示全部楼层

海鹏 发表于 2018-11-30 16:17 您这个北向应用是公司产品还是平时展示的Demo啊

北向为公司产品,加入了NB的通信模式功能组件,原来的为tcp链接,因为,是展示的愿意,此账号只开放了一个单位,正常账号都为多家管理功能

点赞 评论 引用 举报
